Diffiniad a Swyddogaeth Atodlen Pibellau (SCH)
SCH (Atodlen) yw'r dynodwr gradd trwch wal ar gyfer systemau pibellau safonol America, a ddefnyddir ar y cyd â Maint Pibell Enwol (NPS) i safoni detholiad trwch wal pibell.
Uno'r rheolau cynrychiolaeth trwch wal ar gyfer pibellau o wahanol diamedrau
Gwarantu diogelwch a chydnawsedd piblinellau o dan bwysau dylunio a thymheredd penodol
Y Berthynas Rhwng Cartref Diogel i Blant a Thrwch Waliau
Nid yw SCH yn cyfeirio'n uniongyrchol at yr union werth trwch wal. Mae angen cwestiynu'r trwch wal cyfatebol ar gyfer maint pibell penodol o fanylebau safonol (fel ASME B36.10M).
Fformiwla bras cynnar (er gwybodaeth yn unig):SCH≈1000 × P/S
P: Pwysedd dylunio (psi)
S: Straen a ganiateir o ddeunydd pibell (psi)
Safonau Dilys Cyfredol
| Rhif Safonol. | Deunyddiau Cymwys | Graddau SCH Cyffredin |
|---|---|---|
| ASME B36.10M | Dur carbon, dur aloi | SCH 10, 20, 40, 80, 160 |
| ASME B36.19M | Dur di-staen | SCH 5S, 10S, 40S (mae'r ôl-ddodiad "S" yn golygu dur gwrthstaen yn gyfyngedig) |
Arwyddocâd Safoni
Mae'r system SCH yn datrys y llanast o ddisgrifiad trwch wal anghyson ar gyfer pibellau o wahanol diamedrau, ac yn gwella effeithlonrwydd dylunio, gweithgynhyrchu a chynnal a chadw piblinellau yn fawr.
Rheolau Labelu SCH a Chymwysiadau Ymarferol
Fformat Labelu Safonol

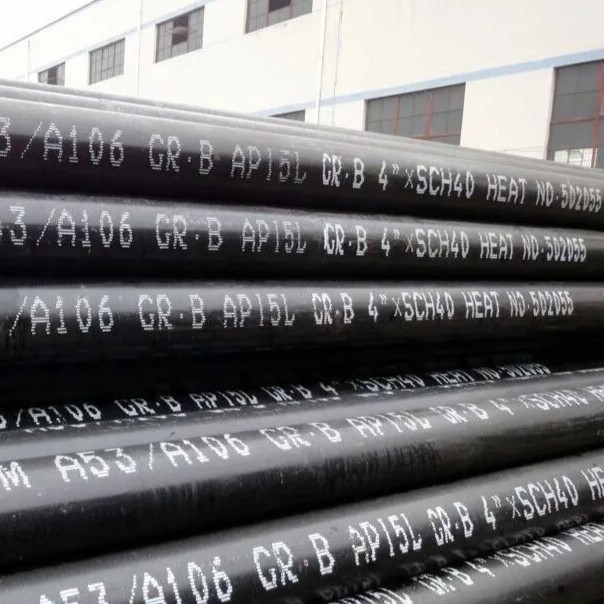

Enghraifft: NPS 2" SCH 40
NPS: Maint Pibell Enwol (mewn modfeddi), nad yw'n hafal i ddiamedr allanol gwirioneddol y bibell (er enghraifft, mae diamedr allanol gwirioneddol pibell NPS 2" tua 60.3mm)
SCH: Gradd trwch wal, po uchaf yw'r nifer, y mwyaf trwchus yw wal y bibell (ee mae gan SCH 80 wal fwy trwchus na SCH 40 o dan yr un NPS)
Cymhariaeth Gradd SCH Cyffredin (Cymerwch bibell NPS 2" fel enghraifft)
| SCH Rhif. | Trwch wal (mm) | Senarios Cymhwysiad Nodweddiadol |
|---|---|---|
| 10 | 2.77 | -Trosglwyddiad hylif gwasgedd isel (ee draeniad) |
| 40 | 3.91 | Cyflenwad dŵr trefol, trawsyrru nwy naturiol |
| 80 | 5.54 | -piblinellau pwysedd uchel yn y diwydiant cemegol |
Nodiadau Allweddol
Ar gyfer yr un rhif SCH, mae trwch wal yn amrywio yn ôl NPS (ee nid yw trwch wal NPS 1" SCH 40 yn hafal i NPS 2" SCH 40)
Argymhellion Dethol
SCH 20/30/40: Trwch wal canolig, sy'n addas ar gyfer senarios pwysau confensiynol (cyflenwad dŵr, nwy domestig)
SCH 60/80: Ar gyfer amodau gwaith caled megis trawsyrru pwysau uchel a phiblinellau prosesau cemegol
